Опис
Призначена для координації дій персоналу, що обслуговує підйомну установку при виконанні операцій по: спуску-підйому людей, вантажу, обладнання.
Використовується для роботи в районах з помірним і холодним кліматом на вертикальних підйомних установках всіх типів і призначень з висотою підйому до 2000 м в шахтах, небезпечних за газом та пилом, а також за раптовими викидами вугілля, породи і газу.
Залежно від виду шахтних підйомних установок апаратура ШСС-1 має дві модифікації:
ШСС-1К – для клітьового підйому з числом горизонтів до семи при двох прийомних площадках і машинному відділенні – 28 варіантів виконання.
ШСС-1С – для скіпового підйому з числом горизонтів до трьох, з двома майданчиками і машинним відділенням – 3 варіанти виконання.
Технічні характеристики
Найменування основних параметрів і розмірів | Норма |
1. Напруга живлення, В | 380 |
2. Споживано потужність, ВА, не більше | 880 |
3. Діяльність сприйняття світлових сигналів, м, не менше | 3 |
4. Рівень звукового тиску, дБ, не менше | 90 |
5. Чіткість голосу, клас | III |
Початок серійного виробництва 1986 p.
ШСС-1К



ШСС-1С

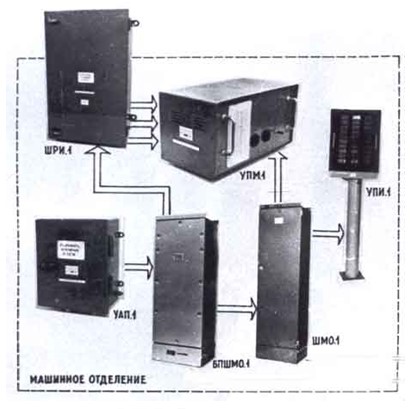

ШРІ – шафа реле іскробезпечних;
УПМ – пристрій переговорний машиніста;
УПІ – пристрій подання інформації;
УАП – пристрій автоматичного перемикання;
БПШМО – блок живлення шафи машинного відділення;
ШМО – шафа машинного відділення;
ЕЧГ – елемент чутливий герконовий;
ПКПС – пост кнопковий помічника стволового;
БПКГ – блок живлення колонки горизонту;

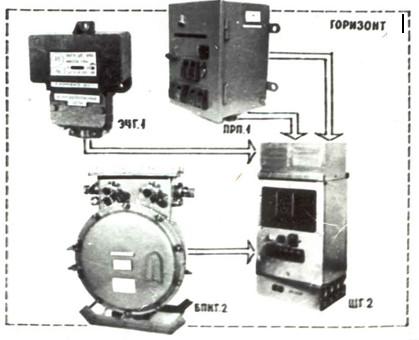

ШГ – шафа горизонту;

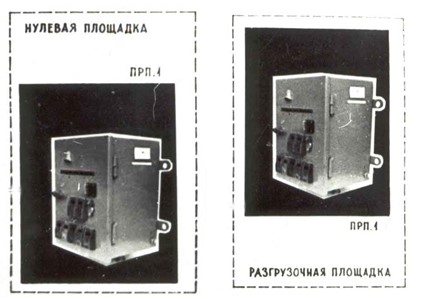

ПРП – пульт розвантажувального майданчика;

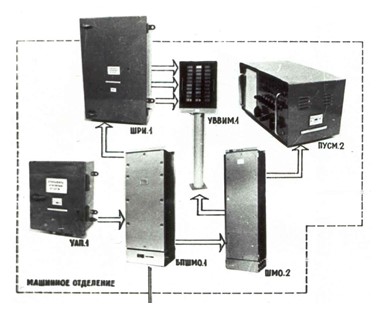

УВВІМ – пристрій введення-виведення інформації машиніста;
ПУСМ – пульт управління зв’язком машиніста.

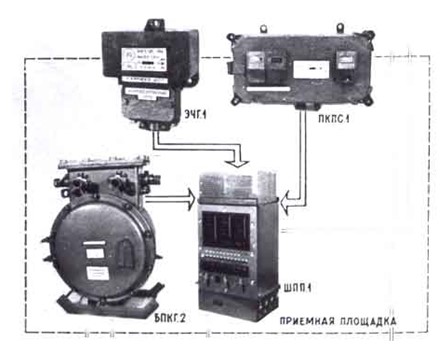

ШПП – шафа приймального майданчика
